Выбор правильного размера пневматического дроссельного клапана из ПВХ имеет решающее значение для обеспечения оптимальной производительности вашей системы. Как поставщик этих клапанов, я своими глазами видел, как правильно подобранный клапан может иметь огромное значение в проекте. В этом блоге я поделюсь некоторыми советами о том, как выбрать идеальный размер для ваших нужд.
Понимание основ пневматических поворотных дисковых клапанов из ПВХ
Прежде чем мы углубимся в определение размеров, давайте быстро рассмотрим, что такое пневматический дроссельный клапан из ПВХ. Это тип клапана, в котором используется диск для управления потоком жидкости или газа. Диск вращается внутри корпуса клапана, а пневматический привод обеспечивает поворот диска. ПВХ или поливинилхлорид является популярным материалом для этих клапанов, поскольку он устойчив к коррозии, легкий и экономичный.

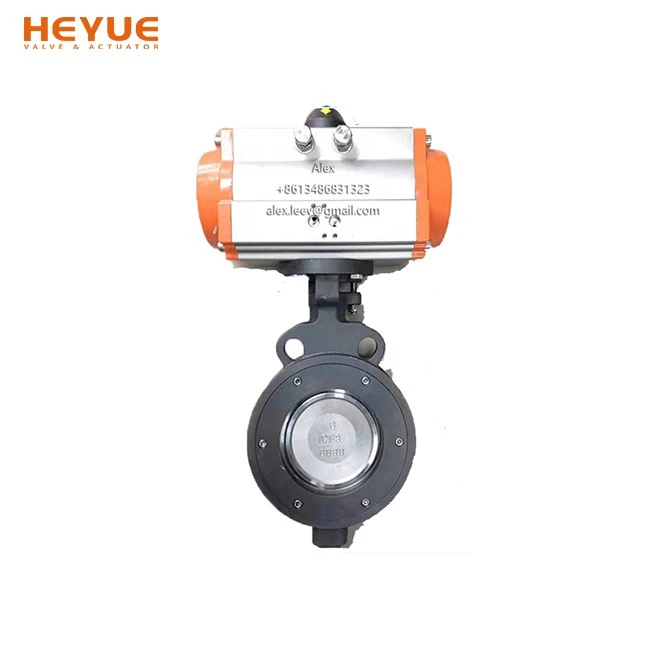

Мы предлагаем широкий выбор пневматических дисковых затворов из ПВХ, в том числеПневматический фланцевый клапан-бабочка,Пневматический высокопроизводительный двухэксцентриковый клапан-бабочка, иПневматический вентиляционный фланцевый клапан-бабочка. Каждый тип имеет свои уникальные особенности и области применения, но принципы определения размеров в целом одинаковы.
Соображения по расходу
Первое, о чем вам нужно подумать при выборе размера пневматического дроссельного клапана из ПВХ, — это скорость потока. Скорость потока — это объем жидкости или газа, который проходит через клапан в единицу времени, обычно измеряется в галлонах в минуту (GPM) или кубических метрах в час (м³/ч).
Чтобы определить требуемый расход, вам необходимо знать потребности вашей системы. Например, если вы используете клапан в системе водоснабжения, вам необходимо знать, сколько воды требуется вашему зданию или процессу. Рассчитать расход можно исходя из количества арматуры, размера труб и давления в системе.
Зная скорость потока, вы можете использовать таблицу размеров клапанов. Эти диаграммы предоставлены производителями клапанов и показывают взаимосвязь между размером клапана, расходом и падением давления. Клапан большего размера обычно обеспечивает более высокую скорость потока, но он также требует более высокой стоимости. Вы хотите найти баланс между получением достаточного потока и отсутствием завышения размера клапана.
Падение давления
Падение давления – еще один важный фактор. Это разница давлений между входом и выходом клапана, когда через него протекает жидкость или газ. Высокий перепад давления может привести к снижению эффективности вашей системы, поскольку для перекачки жидкости или газа может потребоваться больше энергии.
Падение давления на клапане зависит от нескольких факторов, включая размер клапана, скорость потока и тип жидкости или газа. Клапаны меньшего размера, как правило, имеют более высокий перепад давления при заданном расходе по сравнению с клапанами большего размера. Однако, если вы выберете слишком большой клапан, вы можете получить низкую скорость потока, что также может вызвать такие проблемы, как образование отложений в трубах.
Вы можете рассчитать падение давления, используя коэффициент расхода клапана (Cv). Значение Cv является мерой способности клапана пропускать жидкость. Более высокий Cv означает, что клапан может пропускать больше жидкости с меньшим перепадом давления. Производители клапанов обычно предоставляют значения Cv для своей продукции, и вы можете использовать эти значения для оценки падения давления в вашей системе.
Совместимость размеров труб
Размер клапана должен соответствовать размеру труб вашей системы. Обычно рекомендуется выбирать клапан того же номинального размера, что и трубы. Например, если ваши трубы имеют диаметр 2 дюйма, вам следует поискать 2-дюймовый пневматический дроссельный клапан из ПВХ.
Использование клапана, слишком маленького для труб, может ограничить поток и вызвать высокий перепад давления. С другой стороны, слишком большой клапан может не подойти должным образом и может привести к утечке или другим проблемам при установке. Обязательно проверьте также сечение труб (толщину), так как это может повлиять на соединение между клапаном и трубами.
Давление в системе
Рабочее давление вашей системы также является ключевым фактором. Пневматические поворотные заслонки из ПВХ рассчитаны на определенное максимальное давление. Вам необходимо убедиться, что выбранный вами клапан может выдерживать давление в вашей системе.
Если давление в системе превышает номинальное давление клапана, это может привести к выходу клапана из строя, что приведет к утечкам или даже остановке системы. Возможно, вам придется выбрать клапан с более высоким номинальным давлением, что также может означать более крупный или более прочный клапан.
Совместимость температур и жидкостей
Также важны температура жидкости или газа, проходящего через клапан, и ее химический состав. ПВХ имеет определенные температурные ограничения, и если жидкость слишком горячая, это может привести к деформации ПВХ или потере прочности.
Вам также необходимо убедиться, что материал ПВХ совместим с жидкостью. Некоторые химические вещества могут вступать в реакцию с ПВХ и вызывать коррозию или разрушение. Если вы имеете дело с агрессивной жидкостью, возможно, вам придется выбрать клапан со специальной прокладкой или вообще из другого материала.
Применение – особые требования
В различных приложениях могут предъявляться особые требования к размеру клапана. Например, в системе вентиляции основное внимание может быть уделено обеспечению достаточного потока воздуха при минимальном уровне шума. На химическом заводе клапан должен иметь возможность работать с агрессивными химикатами и обеспечивать высокоточное управление потоком.
Если вы используете клапан в критически важных целях, например, в системе пожаротушения, вам необходимо убедиться, что клапан соответствует всем соответствующим стандартам и правилам безопасности. Вам также может потребоваться консультация инженера или специалиста для определения точного размера и характеристик клапана.
Заключение
Выбор правильного размера пневматического дроссельного клапана из ПВХ — это сложный процесс, который включает в себя учет множества факторов, таких как скорость потока, перепад давления, размер трубы, давление в системе, температура и совместимость жидкостей. Потратив время на тщательную оценку этих факторов, вы можете быть уверены, что ваш клапан будет работать хорошо и прослужит долго.
Если вы все еще не уверены, какой размер пневматического дроссельного клапана из ПВХ подойдет для вашего проекта, не стесняйтесь обращаться к нам. У нас есть команда экспертов, которые могут помочь вам в процессе выбора и предложить лучшие решения для ваших нужд. Ищете ли выПневматический фланцевый клапан-бабочка,Пневматический высокопроизводительный двухэксцентриковый клапан-бабочка, илиПневматический вентиляционный фланцевый клапан-бабочка, мы тебя прикроем. Свяжитесь с нами сегодня, чтобы начать процесс закупок и переговоров.
