Каковы статические характеристики пневматического привода?
Пневматические приводы широко используются в различных отраслях промышленности благодаря своей надежности, простоте и экономичности. Как поставщику пневматических приводов понимание статических характеристик этих устройств имеет решающее значение как для нас, так и для наших клиентов. В этом блоге мы углубимся в ключевые аспекты статических характеристик пневматических приводов.
1. Определение статической производительности
Статические характеристики пневматического привода относятся к его поведению и характеристикам, когда он находится в устойчивом состоянии, то есть когда привод не находится в процессе движения, а сохраняет определенное положение. Эта производительность в основном определяется такими факторами, как выходное усилие, выходной крутящий момент и точность положения.
2. Выходная сила и крутящий момент
Одним из наиболее важных аспектов статических характеристик пневматического привода является его выходное усилие или крутящий момент. Сила или крутящий момент, создаваемые пневматическим приводом, напрямую связаны с приложенным к нему давлением воздуха. В соответствии с основными принципами гидромеханики силу (F), действующую пневматическим цилиндром (распространенный тип пневматического привода), можно рассчитать по формуле (F = P\times A), где (P) — давление воздуха, а (A) — эффективная площадь поршня.
Например, если у нас есть пневматический цилиндр с площадью поршня (A = 100\пробел см^{2}) и давлением воздуха (P = 5\пробел) (или (5\times10^{5}\пробел Па)), выходная сила (F=P\times A=(5\times 10^{5}\пробел Па)\times(100\times10^{- 4}\space m^{2}) = 5000\пробел Н).

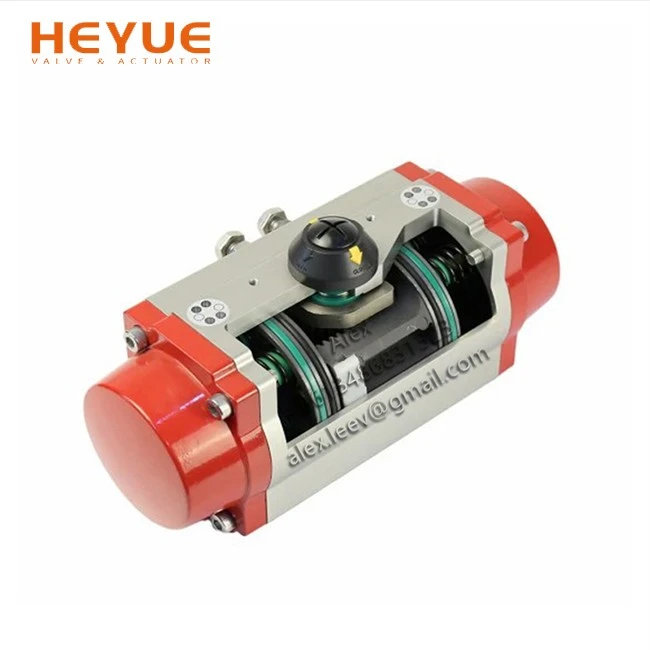

В случае поворотных пневматических приводов, таких какРеечный пневматический приводВыходной крутящий момент (T) определяется силой, приложенной к рейке, и радиусом шестерни. Соотношение между силой и крутящим моментом равно (T = F\times r), где (r) — радиус шестерни.
3. Точность позиционирования
Точность позиционирования является еще одним важным аспектом статических характеристик пневматического привода. Это относится к тому, насколько точно привод может поддерживать определенное положение. Факторы, влияющие на точность положения, включают трение внутри привода, жесткость конструкции привода и точность системы управления давлением воздуха.
Трение может привести к отклонению привода от желаемого положения. Например, в линейном пневматическом приводе трение между поршнем и стенкой цилиндра может помешать поршню достичь или сохранить точное положение. Для повышения точности позиционирования часто используются высококачественные уплотнения и смазка для уменьшения трения.

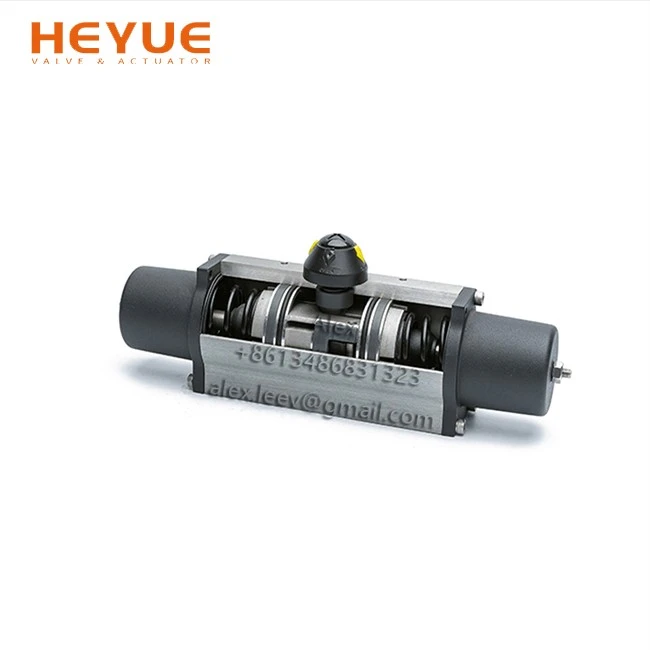

Жесткость конструкции привода также играет роль. Более жесткая конструкция привода может лучше противостоять внешним силам и сохранять свое положение. Например,Компактный пневматический привод с кулисным механизмомс хорошо спроектированной и жесткой конструкцией может обеспечить лучшую точность позиционирования по сравнению с менее жесткой конструкцией.
Точность системы контроля давления воздуха также имеет решающее значение. Если давление воздуха колеблется, выходное усилие или крутящий момент привода изменится, что может привести к ошибкам положения. Усовершенствованные клапаны и датчики регулирования давления часто используются для обеспечения стабильного давления воздуха и повышения точности позиционирования.
4. Нагрузка – несущая способность
Несущая способность пневматического привода является важной частью его статических характеристик. Он представляет собой максимальную нагрузку, которую привод может выдержать без значительной деформации или отказа. Несущая способность зависит от материала компонентов привода, конструкции конструкции и выходной силы или крутящего момента.
Например, в тяжелых промышленных условиях пневматический привод должен иметь высокую несущую способность для работы с крупногабаритным оборудованием. НашПневматический привод с пружинным возвратомизготовлен из высокопрочных материалов и имеет прочную конструкцию, обеспечивающую высокую несущую способность.
5. Повторяемость
Повторяемость — это способность пневматического привода возвращаться в то же положение или создавать ту же выходную силу/крутящий момент в тех же условиях эксплуатации. Высокая повторяемость важна в приложениях, где требуется точная и последовательная работа, например, в автоматизированных производственных процессах.
Для достижения высокой повторяемости необходимо тщательно учитывать такие факторы, как стабильность подачи воздуха, качество компонентов привода и системы управления. Например, использование высокоточных датчиков и алгоритмов управления может помочь улучшить повторяемость работы привода.
6. Статические характеристики уплотнения
Статическая герметичность пневматического привода также важна. Это гарантирует отсутствие утечки воздуха, когда привод находится в статическом состоянии. Утечка воздуха может не только снизить эффективность привода, но и создать угрозу безопасности в некоторых случаях.
Хорошие уплотнительные материалы и правильная конструкция уплотнений имеют решающее значение для достижения превосходных статических характеристик уплотнения. Например, использование высококачественных уплотнительных колец и уплотнений может эффективно предотвратить утечку воздуха и улучшить общую производительность привода.
7. Влияние факторов окружающей среды
Факторы окружающей среды также могут влиять на статические характеристики пневматического привода. Температура, влажность и пыль могут повлиять на работу привода.
Высокие температуры могут вызвать расширение материалов, что может повлиять на посадку между компонентами и эффективность уплотнения. Низкие температуры могут сделать уплотнения более хрупкими и увеличить трение. Влажность может привести к коррозии компонентов привода, особенно в присутствии кислорода и воды. Пыль может попасть в привод и вызвать износ движущихся частей.
Для смягчения воздействия факторов окружающей среды можно принять соответствующие защитные меры. Например, использование коррозионностойких материалов, установка пыленепроницаемых чехлов, использование систем управления с температурной компенсацией.
8. Важность для клиентов
Понимание статических характеристик пневматических приводов имеет большое значение для наших клиентов. В промышленности точная и надежная работа пневматических приводов может напрямую влиять на эффективность производства и качество продукции.
Например, на химическом заводе точное управление клапанами с помощью пневматических приводов имеет решающее значение для поддержания правильного расхода и давления химикатов. Если статические характеристики привода плохие, это может привести к неточным положениям клапана, что может привести к нестабильности процесса и даже к несчастным случаям.
В области автоматизации пневматические приводы часто используются в робототехнических системах. Высококачественные статические характеристики гарантируют, что роботы смогут выполнять задачи с высокой точностью и повторяемостью, повышая общую производительность производственного процесса.
9. Преимущество нашей компании как поставщика
Как поставщик пневматических приводов, мы стремимся предоставлять продукцию с превосходными статическими характеристиками. Мы используем передовые технологии производства и высококачественные материалы, чтобы гарантировать, что сила, крутящий момент, точность положения и другие статические показатели производительности наших приводов соответствуют отраслевым стандартам или превосходят их.
Наша команда по исследованиям и разработкам постоянно проводит исследования и разработки для улучшения конструкции и производительности нашей продукции. Мы также предоставляем комплексную техническую поддержку и послепродажное обслуживание, чтобы помочь нашим клиентам решить любые проблемы, с которыми они могут столкнуться при использовании наших пневматических приводов.
Если вы заинтересованы в наших пневматических приводах или у вас есть какие-либо вопросы об их статических характеристиках, пожалуйста, свяжитесь с нами для закупок и переговоров. Мы с нетерпением ждем возможности сотрудничать с вами, чтобы предоставить лучшие решения для пневматических приводов для вашего промышленного применения.
Ссылки
- «Справочник по пневматическому приводу», Industrial Press Inc.
- «Технологии гидроэнергетики», Pearson Education.
- «Техника автоматизации и управления», МакГроу – Hill Education.
